濕渣撈渣機及其附屬設備

一、概述

以GBL系列刮板撈渣機為主設備的煤粉鍋爐用底渣處理設備包括撈渣機、爐下渣斗（也稱渣井）、液壓關斷門、脫水渣倉、碎渣機等設備，是國內目前使用最為廣泛的底渣處理系統。

型式1：爐下渣斗+關斷門+刮板撈渣機+碎渣機，進渣溝；

型式2：爐下渣斗+關斷門+刮板撈渣機+脫水渣倉；

型式3：爐下渣斗+關斷門+刮板撈渣機+二級輸送機+脫水渣倉；

二、系統主要設備及特點

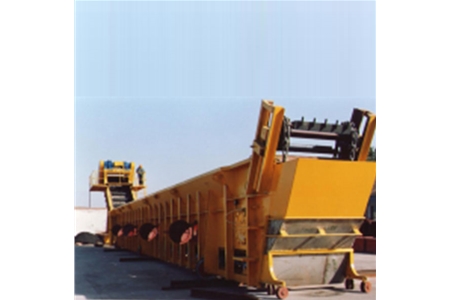

1、GBL系列刮板撈渣機

GBL系列撈渣機通用規格有殼體寬度1200、1600、2000mm，對應的刮板有效寬度分別為100mm、1400mm、1750mm；按配用的圓環鏈條規格大小分為A、B、C、D系列。

主要特點有：

1.）全自動液壓張緊，自動補償鏈條因磨損引起的長度變化；

2.）采用鍛焊結構的凹齒拖動鏈輪，齒形精準，導向性好，高耐磨；

3.）水下導輪采用水封結構，可防止渣水進入軸承，延長使用壽命；

4.）刮板與鏈條連接采用叉型無螺栓結構，拆裝方便；

2、液壓關斷門

液壓關斷門吊裝在鍋爐爐下渣斗下（法蘭連接或焊接連接），一般設計為儲存及承載不少于鍋爐燃用設計煤質MCR時4-8小時的排渣量,以便撈渣機檢修時使用。

關斷門片的油缸采用機械止回鎖油缸，可避免因液壓系統泄油等液壓故障而使關斷門打開，確保關斷門關斷檢修時安全可靠。

3、脫水渣倉

脫水渣倉在錐體四周側壁設置濾水板,進一步析水,集中排放；

倉底配置專用的氣密結構的排渣閘門,不集渣、不漏水。

倉體直徑一般5m-8m，容積100-300m3。

4、DGS830系列碎渣機

DGS-830系列單輥碎渣機主要用于電站鍋爐除渣系統爐渣的破碎。該系列設備具有設計合理、結構緊湊、破碎力強、密封性好、性能穩定可靠的特點，同時具有“自控排障”、碎渣粒度可調等特點。

目前有鏈傳動和直連聯軸傳動方式，齒輥分為多槽迷宮密封A\B\C三種形式；

A型齒輥：輥面全部布設輥齒板，破碎后粒度更細，適合粒度要求高的場合。

B型齒輥：在結構上與CE830的輥齒板通用，是應用最廣泛的形式。輥齒板磨損失效后可方便地更換。

C型齒輥：適用于海水除渣或強結焦渣。C型齒輥的破碎力比A型和B型齒輥更強，有利于強結焦情況下的碎渣。

三、訂貨說明

用戶可系統訂貨，也可按設備單獨訂貨；訂貨時請列明以下問題：

1、鍋爐容量

2、設備或系統出力
